Как создать блок в Автокаде

Не знаете, как создать блок в Автокаде? В данном материале вы найдете пошаговую инструкцию, позволяющую за несколько действий в AutoCAD создать блок.

Создание блоков в Автокаде (заготовка)

В первую очередь научимся создавать обычные статические блоки для AutoCAD на примере одного из электрических элементов — резистора. Для этого начертим с помощью стандартных примитивов сам элемент. Используем инструмент «Отрезок».

Рис. 1. Заготовка для блока «Резистор».

ПРИМЕЧАНИЕ: Заготовку для блока можно создать путем обрисовки картинки, вставленной в программу в качестве подложки (читать подробнее, как в Автокад вставить рисунок). Такой подход на порядок уменьшит время создания блока.

Далее нужно создать непосредственно сам блок, который будет иметь одну базовую точку, уникальные свойства. Все объекты, из которых он состоит, сгруппируются в один именованный набор.

Как сделать блок в Автокаде за 5 шагов?

Чтобы создать так называемое определение блока, необходимо:

Рис. 2. Команда AutoCAD «Создать блок».

ШАГ 1. Перейти на вкладку «Вставка» → панель «Определение блока» → «Создать блок» или в командной строке прописать псевдоним команды «БЛОК» — «б» и нажать Enter.

В открывшемся диалоговом окне «Определение блока» нужно:

ШАГ 2. Задать блоку уникальное имя (в нашем случае — «Резистор»). Имя обязательно должно отображать суть создаваемого элемента чертежа. Если вдруг вы допустили опечатку в названии или указали некорректное имя, то имейте в виду, что блок можно переименовать даже после его создания (читать подробнее, как переименовать блок в Автокаде).

ШАГ 3. Задать базовую точку. В качестве базовой точки блока рекомендуется указывать какую-либо характерную точку на самом объекте. Во-первых, вам будет удобнее потом вставлять блок. Во-вторых, именно в базовой точке появляется «ручка». Т.е. при выделении блока объектные привязки будут срабатывать относительно ее.

Рис. 3. Указание базовой точки для блока AutoCAD.

ШАГ 4. Выбрать объекты, которые должны войти в блок. Ниже есть группа переключателей, которые определяют, что делать с выделенным набором объектов после их объединения в блок:

— Оставить — объекты будут сохранены на чертеже в том виде, в котором они были до создания блока.

— Преобразовать в блок — исходный набор объектов будет заменен на созданный блок. Эта установка используется по умолчанию и подходит для большинства случаев. Воспользуемся именное ей.

— Удалить — исходные объекты будут удалены с чертежа после создания блока.

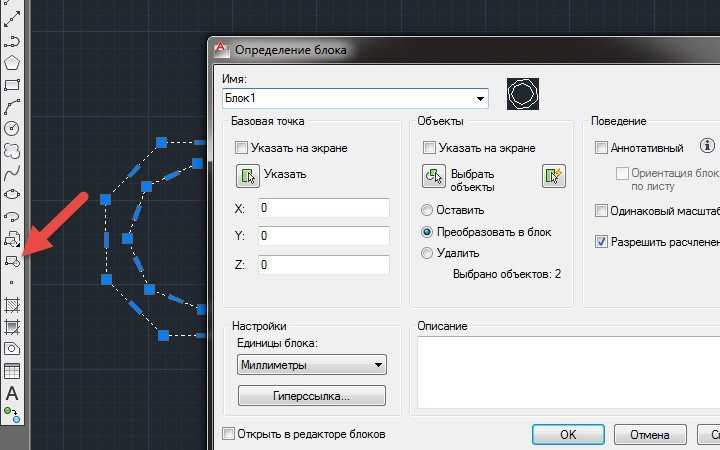

Рис. 4. Настройки диалогового окна «Определение блока».

ШАГ 5. После выполненных настроек необходимо нажать «Ок». В результате исходные объекты преобразуются в блок и будут выглядеть следующим образом:

Рис. 5. Готовый блок AutoCAD «Резистор».

Как вставить блок в Автокаде?

Каким образом можно вставить блок на чертеж?

Для вставки блока необходимо:

1. Перейти на вкладку «Вставка» → панель «Блок» → команда «Вставить».

Рис. 6. Вставка блока в Автокаде.

2. В появившемся диалоговом окне вставки блоков нужно указать следующее:

— в поле «Имя» выбрать имя из списка определений блоков. Миниатюра внешнего вида блока поможет осуществить правильный выбор.

— указать точку вставки, масштабный коэффициент и угол поворота. Точку вставки лучше указывать непосредственно на чертеже. Для этого нужно установить опцию «Указать на экране». Для других параметров можно ввести конкретные значения (см. рис. 7).

Рис. 7. Диалоговое окно «Вставка блока» в Автокаде.

Как видите, создание блоков в AutoCAD — задача несложная!

P.S. Старайтесь использовать блоки чаще, и вы сразу увидите, насколько сократится ваше время создания чертежей.

• Блоки

Как создать блок в Автокаде

При создании чертежей разных объектов инженер часто сталкивается с явным повторением множества элементов в их разных вариациях. Такие элементы можно объединить в блоки, редактирование которых затрагивает все объекты, входящие в их состав.

Как создавать блоки в AutoCAD.

Работа с ними в Автокаде — крайне полезный инструмент для автоматизации всего процесса черчения. Они стали неотъемлемым атрибутом и несомненной гордостью функционала Автокада, значительно упрощая и ускоряя общий рабочий процесс.

Как создать блок в Автокаде — нет ничего проще!

Мы рассмотрим возможности, как сделать блок в Автокаде несколькими ключевыми способами. Сделаем это специально, чтобы расширить ваши творческие возможности — если один способ в силу каких-то причине не сработает или не подойдет, всегда можно будет заменить его другим, более предпочтительным.

Наш первый шаг — открываем вкладку «Вставка» на ленте, после чего воспользуемся пунктом «Создать». Здесь появится окно «Определение блока». Его функционал заслуживает более детального рассмотрения.

Например, мы создали мебель — чертёж офисного стула. Сам процесс создания чертежа в этой статье опустим, поскольку нас интересует, прежде всего, создание блока. После создания чертежа переходим в панель Вставка – Создать блок. Здесь введем название создаваемого пункта — к примеру, Офисный стул.

Далее, выбирается базовая точка — нажимаем и указываем точку привязки. При добавлении в дальнейшем будет уже автоматически привязываться к курсору именно данной точкой.

В дальнейшем нам предстоит выбрать объект. Нажимаем с этой целью на поле «Объекты». Курсор в таком случае принимает вид квадрата, а нам остается выбрать стул и нажать правой кнопкой мыши.

Важно не забыть отметить галочками «Разрешить расчленение» и «Одинаковый масштаб» в поле Поведение. За счет расчленения в дальнейшем возможна будет разбивка — очень удобная опция в нашей последующей работе. К примеру, если в процессе своей работы осознали, что необходим совершенно новый стул, совсем немного отличающийся от уже имеющегося. В таком случае вовсе не понадобится его заново чертить — просто производим расчленение и вносим необходимые коррективы в отдельном блоке.

После нажатия ОК можно поздравить с успешным добавлением и пожелать удачной работы.

Теперь перейдем к вопросу его корректного добавления в свой чертёж.

Несколько простых действий для вставки блока

После создания возникает естественный вопрос о корректном добавлении— какие же шаги необходимо предпринять для этого. Специальных навыков здесь не потребуется, просто выполняем в указанной последовательности несколько простых шагов:

1. Переходим к вкладке «Вставка», далее панель «Блок» и выбираем «Вставить».
2. Появится диалоговое окно, в котором заполняем поле «имя» и указываем точку вставки, угол поворота и масштабный коэффициент. Рекомендуем указывать точку вставки непосредственно на чертеже — для этого можно воспользоваться опцией «Указать на экране». Для остальных параметров подойдет ввод конкретных значений.

Вот мы и справились с этой ответственной, но несложной задачей – создание блоков. В остальных статьях на сайте будут рассмотрены принципы не только создания, но также их расчленения, редактирования и удаления при необходимости.

Работа с блоками в Автокаде при автоматизации чертежей — впечатляющий ресурс для многих опытных специалистов, она позволяет оптимизировать свои решения, без необходимости постоянно прорисовывать всё заново.

Как создать блок в AutoCAD

AutoCAD — самое популярное программное обеспечение для проектирования, которое инженеры и архитекторы используют для завершения проектирования конструкций. При использовании AutoCAD вы будете активно взаимодействовать с блоками, которые являются основой технического чертежа. Следовательно, вы должны выяснить, как создать блок в AutoCAD и использовать редактор блоков для создания проектов, которые могут быть реализованы.

К счастью, создание блока в AutoCAD не требует больших усилий и времени.

В этой статье будут показаны шаги по созданию блока в AutoCAD при работе с редактором блоков. Мы также определяем динамические блоки, которые имеют расширенные функции, облегчающие управление блоками. Мы намечаем шаги и углубляемся в каждый, чтобы вы могли легко следовать им и практиковать их во время чтения.

Найдите подходящий учебный лагерь

• Career Karma подберет для вас лучшие технологические учебные курсы
• Доступ к эксклюзивным стипендиям и подготовительным курсам

Выберите интересующий вас вопрос
Разработка программного обеспеченияДизайнОбработка и анализ данныхАналитика данныхПродажиUX-дизайнКибербезопасностьЦифровой маркетингИмя

Фамилия

Электронная почта

Номер телефона

Продолжая, вы соглашаетесь с нашими Условиями обслуживания и Политикой конфиденциальности, а также соглашаетесь получать предложения и возможности от Career Karma по телефону, текстовым сообщениям и электронной почте.

Что такое блок в AutoCAD?

Определение простого блока в AutoCAD — это объект или группа объединенных объектов, которые работают вместе как отдельные 2D- или 3D-объекты. Он состоит из линий, ребер и вершин, нарисованных на бумаге или в пространстве модели. Вы можете использовать функцию репликации блоков, чтобы сэкономить время при создании блоков, которые будут появляться несколько раз на чертеже. Блоки также помогают поддерживать согласованность и уменьшают размер файла чертежа.

Использование блоков в AutoCAD

• Соблюдение стандартов проектирования. Блоки, многократно используемые в проекте, должны быть идентичными. Например, основной заголовок компании должен быть одинаковым во всех дизайнах, чтобы вы могли выделить свои профессиональные услуги. Блоки хранятся в библиотеках и реплицируются по мере необходимости. Они содержат атрибуты геометрии, местоположения и формата, необходимые для согласованности.
• Сокращение повторяющихся задач. Дизайн предполагает много повторений. Например, для проектирования сети электрических столбов требуется много опорных блоков. Если вы рисуете один полюсный блок, вам не нужно его перерисовывать. Вы можете просто скопировать и вставить исходный блок и соответствующим образом настроить новый блок. Это исключает повторение и экономит время.
• Уменьшить размер файла. Ссылаясь на содержимое вместо повторного создания данных каждый раз, когда вы используете блок, вы уменьшаете размер файла. Для запуска вашего файла чертежа потребуется меньше ресурсов. Важно уменьшить размер файла, особенно когда ваш проект имеет дело со сложными блоками. Использование доступных ноутбуков, оптимизированных для AutoCAD, также может увеличить размер файла чертежа.

Создание блока в AutoCAD: шаг за шагом

1. Рисование отдельного объекта
2. Назовите блок
3. Задайте базовую точку
4. Выберите объекты блока
5. Задайте поведение блока
6. Добавьте описание и создайте

Шаги по созданию блока в AutoCAD: углубленное изучение

В AutoCAD в структурном проектировании используются блоки и оттенки .

1. Нарисуйте отдельный объект

Чтобы создать блок с нуля, перейдите на панель инструментов «Быстрый поиск». Выберите предпочитаемую команду рисования и нарисуйте на текущем слое. Если вы хотите нарисовать объект-трубу, вам понадобятся две линии и два круга. Чтобы нарисовать основную надпись, просто используйте команду рисования линии. Вам просто нужно выбрать команды рисования, необходимые для создания исходных объектов, которые будут формировать блок.

2. Назовите блок

Перейдите на вкладку «Главная» и выберите панель блока. Нажмите «Создать», чтобы запустить команду блокировки, которую также можно запустить через командный терминал. Откроется диалоговое окно «Определение блока» с пустым полем. В первом текстовом поле введите имя блока, который вы хотите создать. Используйте отличное и запоминающееся имя, если вы планируете использовать его в качестве ссылки на блок в будущем.

3. Определите базовую точку

Базовая точка состоит из координат системы координат текущего пользователя. Он используется в качестве источника вставки в ссылке на блок. Чтобы определить базовую точку, просто нажмите «Выбрать точку» в разделе «Базовая точка». Затем выберите исходную точку, используя объектную привязку для точности. Координаты будут заполнены соответственно. Вы можете использовать его в любое время, когда вам нужно обратиться к блоку.

4. Выберите объекты блока

Откройте диалоговое окно «Определение блока». Нажмите кнопку «Выбрать объекты» в разделе «Объекты». Выберите объекты, которые вы хотите включить в блок. Затем нажмите Enter, чтобы вернуться в диалоговое окно определения блока. Кроме того, вы можете выделить все объекты перед использованием диалогового окна команды блока.

Под разделом «Выбор объектов» находится раздел «Команды», где вы можете выбрать поведение блока после его создания. Вы можете выбрать между сохранением, преобразованием в блокировку и удалением.

5. Определите поведение блока

В разделе «Поведение» вы можете включить функцию «Аннотативный», если хотите, чтобы блок отображался в масштабе и соответствовал ориентации блока макету. Вы также можете заставить его правильно масштабироваться при вставке в другой чертеж в качестве внешнего блока и добавить гиперссылку для интернет-ссылки, если хотите. Эти специальные свойства повышают удобство использования вашего блока.

6. Добавить описание и создать

Описание блока необходимо, если вы хотите использовать блок в будущем. Он записывается в DesignCenter, где блоки, чертежи, штриховки и другое содержимое систематизированы для быстрого доступа. Добавьте описательное и запоминающееся описание блоков, чтобы вы могли легко обращаться к ним. Вы можете вставить блоки или дать имя блоку, если это графический символ. Когда вы закончите, нажмите «ОК», чтобы завершить создание блока в AutoCAD.

Как узнать больше об AutoCAD

• Используйте интерактивные руководства и учебные пособия. В Интернете есть большая коллекция блогов и руководств, которые помогут вам выполнить любую задачу в AutoCAD. Вы также можете записаться на высококачественные курсы AutoCAD, чтобы учиться быстрее. Тем не менее, всегда используйте официальный веб-сайт AutoCAD в качестве отправной точки, особенно при определении терминов проектирования.
• Делайте много упражнений. Мастерство компьютерного проектирования зависит от вашей практики. Пройдя множество тестов, вы научитесь легко ориентироваться в пространстве дизайна и использовать такие инструкции, как команда вставки. Вы также можете начать заниматься более сложными проектами, такими как сложные 2D-блоки.
• Сотрудничайте с другими. Работа с другими дизайнерами дает прекрасную возможность узнать больше об AutoCAD. Вы узнаете уникальные дизайнерские подходы своих коллег и улучшите свои навыки. Вы также научитесь поддерживать стандарт дизайна при работе над совместным проектом. Вы можете получить доступ к проектам, которые дополняют ваш опыт.

Как создать блок в AutoCAD FAQ

Как сохранить блок в виде чертежа в AutoCAD?

Вы можете сохранить блок как чертеж в AutoCAD, щелкнув вкладку «Вставка», перейдя на панель «Блок» и выбрав «Редактор блоков».

Затем щелкните панель «Открыть/Сохранить» и выберите «Сохранить блок как». В диалоговом окне введите предпочитаемое имя для нового блока. Нажмите «Сохранить». Сохранение блока в виде чертежа позволяет легко ссылаться на него и копировать его, когда он понадобится вам в будущем.

Как создать атрибут блока в AutoCAD?

Согласно официальному сайту AutoCAD, атрибут блока — это метка, которая прикрепляет данные к блоку. Вы создаете его, сначала посетив вкладку «Главная» и щелкнув панель «Блокировать». Затем вы можете выбрать «Определить атрибут», чтобы ввести режимы атрибута и информацию в диалоговом окне «Определение атрибута».

Что такое динамический блок в AutoCAD?

Согласно официальному сайту AutoCAD, динамические блоки AutoCAD состоят из правил и элементов управления, которые определяют, как блок выглядит и ведет себя при изменении или вставке в чертеж. Эти правила и ограничения можно добавить к существующим блокам, изменить с помощью редактора блоков или включить при создании новых блоков. Динамические блоки AutoCAD предлагают мощную функцию, позволяющую легко манипулировать объектами.

Как вставить объект в AutoCAD?

Если вы хотите добавить такой объект, как изображение в AutoCAD, первым шагом будет перенос изображения на текущий чертеж. Нажмите «Вставить вкладку» и выберите кнопку «Прикрепить». Появится диалоговое окно «Выберите эталонный файл». Убедитесь, что в качестве типа файла заданы все типы файлов изображений. Перейдите к изображению, которое хотите прикрепить, и нажмите «ОК». Затем вы увидите, как изображение появится в ячейке.

О нас: Career Karma — это платформа, предназначенная для помощи соискателям в поиске, исследовании и подключении к программам профессионального обучения для продвижения по карьерной лестнице. Узнайте о публикации CK.

Об авторе

Элвис Гваро

Автор контента в Career Karma

Элвис — автор контента, специализирующийся на технических и карьерных консультациях. Он имеет степень бакалавра наук в области гражданского строительства, полученную в Сельскохозяйственном и технологическом университете Джомо Кеньятты. У него также есть сертификаты в области контент-маркетинга, цифрового маркетинга и SE… читать дальше

Подробнее об Элвисе Гваро

Поделись

26 апреля 2022 г.

Учебник по AutoCAD | Как использовать блоки в AutoCAD | Бесплатный урок по AutoCAD | Бесплатное руководство по AutoCAD

Как создавать блоки в AutoCAD

Что такое блоки в AutoCAD?

Термин «блоки» используется в AutoCAD для описания повторяющихся элементов, которые вы размещаете на своих чертежах
. Также иногда называемые Символами. Таким образом, термины «Библиотека блоков» и «Библиотека символов»
в основном означают одно и то же в AutoCAD.
Есть две основные причины, по которым мы используем блоки в наших чертежах AutoCAD. Первая причина
— это скорость, как только мы нарисуем символ, нам больше никогда не придется его рисовать. Нам просто нужно выбрать
и поместить его в наш рисунок, чтобы мы работали быстрее, собирая наши рисунки. Второй причиной
является размер файла, использование блоков значительно уменьшит размер файла вашего сохраненного чертежа,
что, в свою очередь, ускорит выполнение многих ваших задач по рисованию. ВСЕ для того, чтобы работать с
БЫСТРЕЕ!
Общие сведения о среде блоков в AutoCAD
После создания объекта на чертеже его можно преобразовать в именованный блок.
В приведенном ниже примере мы будем использовать стул. Как только он нарисован с нуля, мы можем заблокировать его с помощью
.
Вы используете команду «БЛОК», чтобы превратить стул в именованный блок.



Использование слоя «0» и блоков в AutoCAD

Слой «0» (ноль) имеет особые свойства в чертеже AutoCAD, когда речь идет о блоках
. Когда набор объектов находится на слое «0» и вы их блокируете, новый блок
будет иметь особую характеристику, позволяющую изменить цвет и тип линии
любого слоя, на который вы его поместите. Что-то вроде хамелеона.
Основное правило создания блоков: создавайте все свои блоки на слое «0».



Использование команды блокировки.

Создавать блоки в AutoCAD очень просто. Сначала вам нужно нарисовать все части, которые составят ваш блок
. Не забудьте нарисовать все объекты на слое «0». Когда вы будете готовы сделать свой блок, выберите
кнопку «Создать» в разделе «Блок» на вкладке «Вставка» меню ленты.

При нажатии кнопки «Создать» открывается диалоговое окно «Определение блока». Есть 3 основных шага для
создания блока.
1-й шаг: введите имя, которое вы хотите дать блоку.

2-й шаг: выберите точку выбора (базовую) на блоке, чтобы определить его точку вставки.
3-й шаг: выберите все объекты, которые вы хотите включить в блок.
